Que perfiles y pasos de diente pueden fabricar en una correa a medida?
Respuesta directa: Cubrimos las familias principales: HTD curvilíneo en 3M, 5M, 8M y 14M; STPD en S2M, S3M, S5M y S8M; trapezoidal metrica T2.5, T5, T10 y T20; AT5, AT10 y AT20; e imperial MXL, XL, L y H. Las correas de doble cara estan disponibles en la mayoria de estos pasos.
Familias de perfiles de un vistazo
| Familia | Codigos comunes | Uso tipico |
|---|---|---|
| HTD (curvilíneo) | 3M, 5M, 8M, 14M | Transmision de potencia general, buena capacidad de carga |
| STPD (curvilíneo) | S2M, S3M, S5M, S8M | Transmisiones compactas, mas silenciosas que HTD en pasos pequenos |
| Trapezoidal metrica | T2.5, T5, T10, T20 | Posicionamiento y transporte, maquina europea antigua |
| AT (trapezoidal ancha) | AT5, AT10, AT20 | Mas carga que las T, transporte con utillajes |

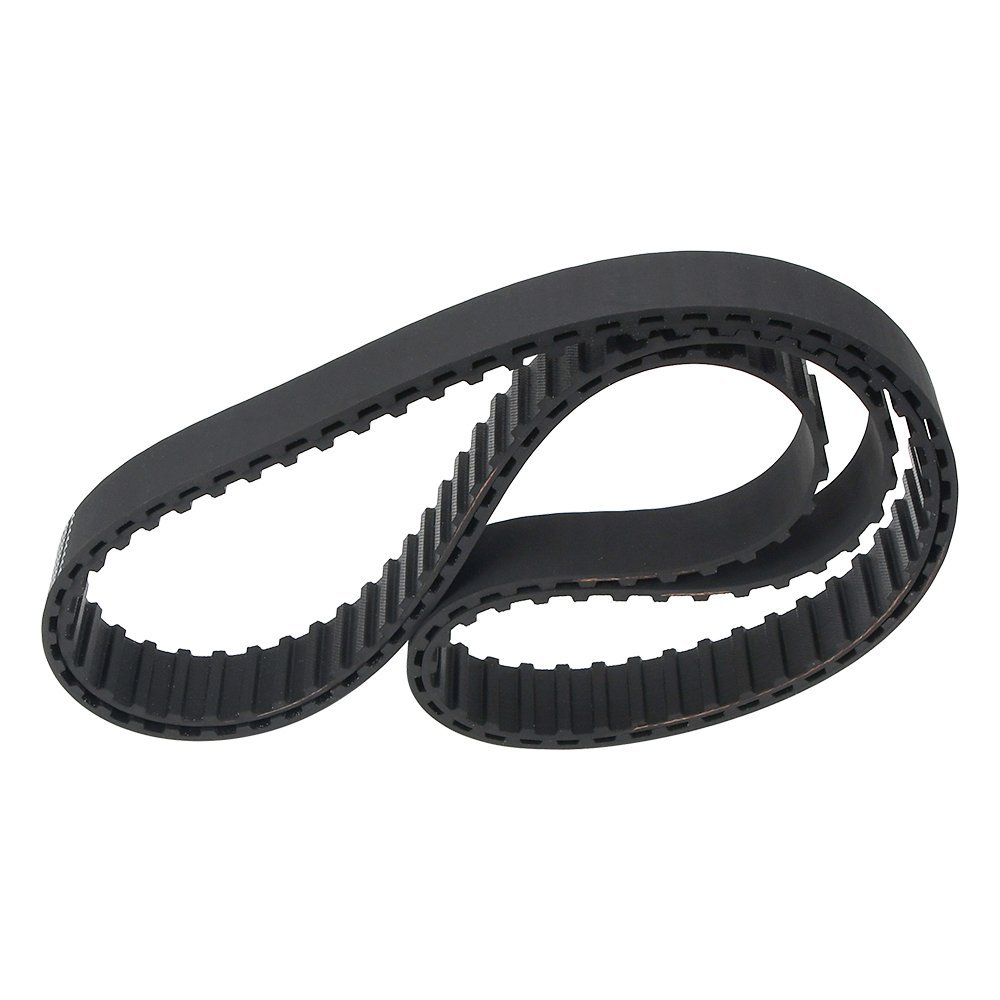

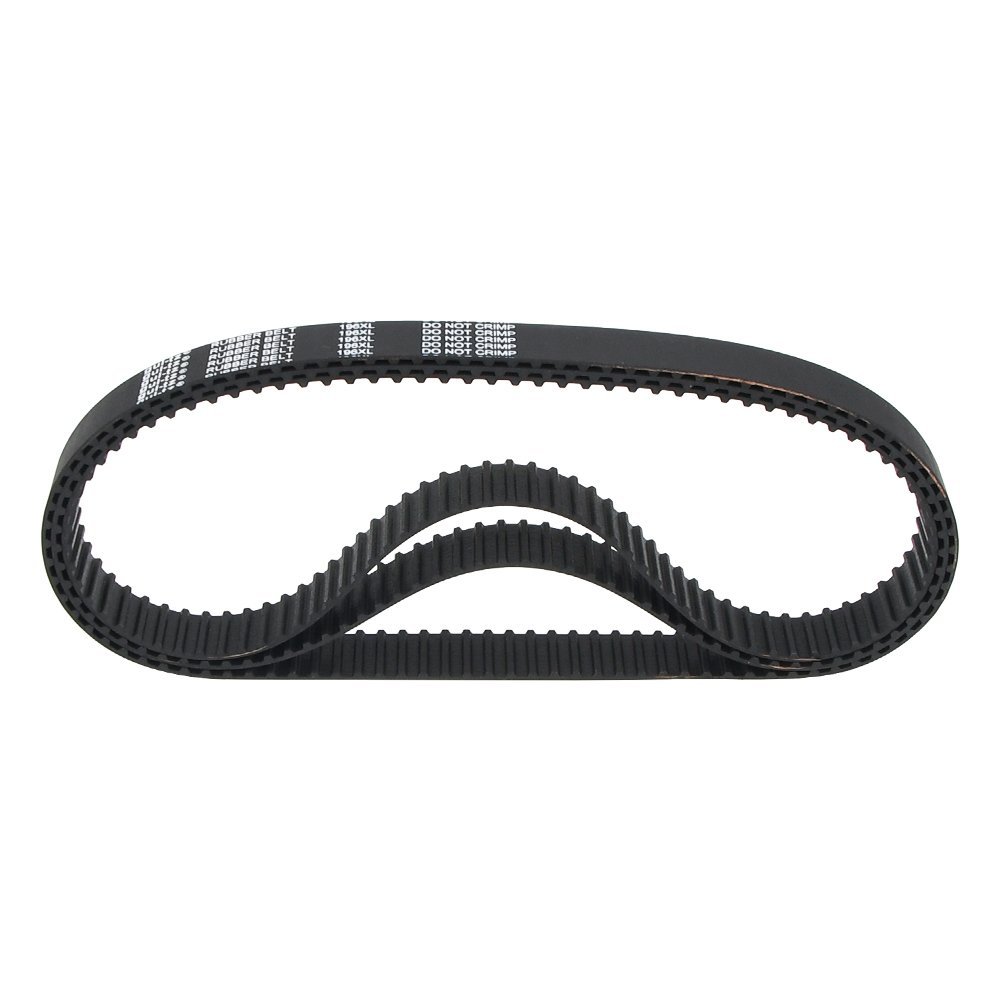

| Trapezoidal imperial | MXL, XL, L, H | Maquina norteamericana, servicio de repuesto |
| Tipo RPP (bajo peticion) | RPP5, RPP8, RPP14 | Alta velocidad donde importa el engranaje del diente |
Como identificar una correa que ya tiene
- Mida el paso con precision: distancia entre centros de dientes, promediada sobre diez dientes o mas.
- Cuente los dientes y anote la anchura. Con paso y numero de dientes, el perfil suele ser identificable.
- Compare con un codigo conocido si la correa antigua lo tiene, por ejemplo un codigo 8M o S8M.
- Envie fotos de la cara del diente y de la marca impresa. Las marcas de la correa antigua se usan solo para identificar un perfil compatible; GOODLY es un fabricante independiente y suministra su propio equivalente.
- Si tiene la polea a mano, una foto del perfil del diente junto a una regla basta para la mayoria de las comprobaciones.
Elegir entre perfiles parecidos
HTD frente a STPD
Ambos son curvilíneos y no son intercambiables en la misma polea. STPD favorece transmisiones compactas y silenciosas; HTD transmite mas carga en anchos iguales.
T/AT frente a HTD
Los trapezoidales T y AT engranan con mas holgura y sirven para transporte con utillajes; HTD transmite mas potencia a igual anchura.
Imperial frente a metrica
Los pasos imperiales como XL y L no engranan con los metricos. Igual primero el sistema de paso de las poleas existentes; lo demas, despues.
Que perfil necesita su maquina?
Envie el codigo, el numero de dientes y la anchura, o fotos de la correa antigua, a sales@goodlybelts.com. Identificaremos el perfil, confirmaremos el paso y cotizaremos la correa a medida.
Identificar mi correa
